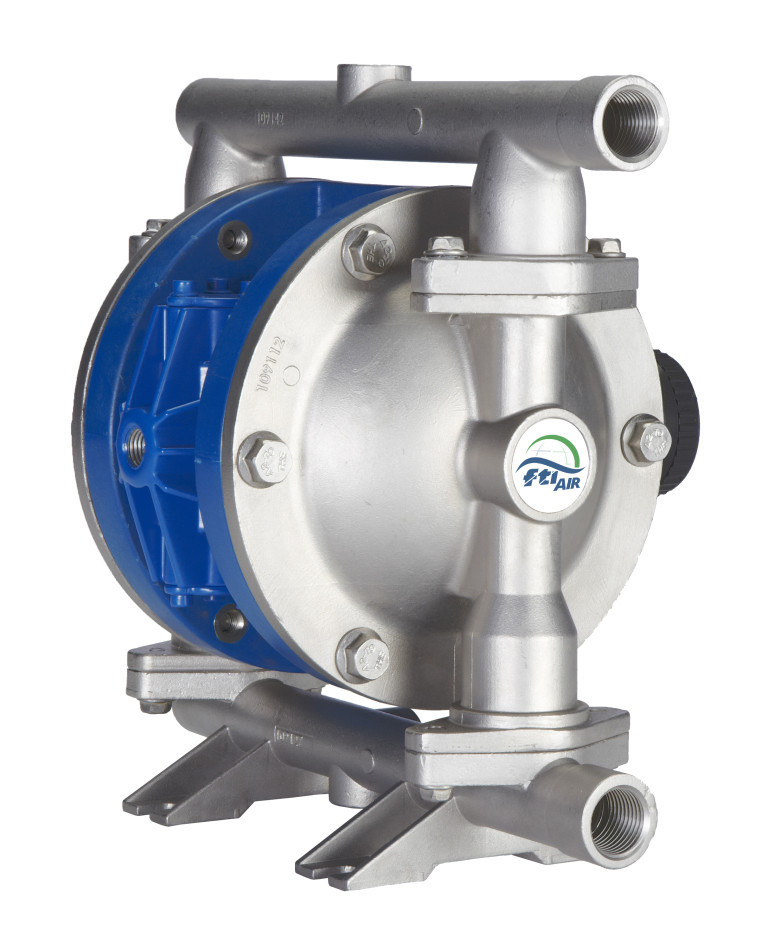

½” (13 мм) Мембранный насос FTI AIR
в металлическом корпусе

Модель FTI Air FT05 в металлическом корпусе содержит уникальный, незастревающий воздушный клапан, отличающийся простотой, прочностью и надежностью и к тому же, не требует отдельного или механически управляемого управляющего клапана. Конструкция на основе болтов обеспечивает управление перекачиванием жидкости без каких-то бы не было утечек. Насосы доступны в корпусах из алюминия (AL) или 316 нержавеющей стали (SS). Мембраны, шары и седла доступны в широком диапазоне различных материалов, обеспечивающих надежное функционирование для большого числа различных видов применения. Продукты FTI Air содержат небольшое количество деталей, простой дизайн, меньшую склонность к появлению неисправностей.


Документация

FT05-metal-manual FT05 Техническая брошюра (pdf)
FT05-metal-manual FT05 Техническое описание (pdf)

Спецификация

Спецификация
Всасывание и выброс (размер): 1/2” x 1/2”
Тип подсоединения*: Торец
Тип подключения: NPT, BSP
Подача/выпуск воздуха: 1/4” FNPT x 1/4” FNPT
*Опционально. Возможно горизонтальное или вертикальное подсоединение типов NPT или BSP



Характеристики
Максимальная скорость потока: 20 gpm (77 л/мин)
Макс. давление воздуха на входе: 120 psi (8.3 атм)
Перекачивание за рабочий ход: 0.02 gal (0.08 л)
Мин. давление воздуха на входе: 10 psig (0.7 атм)
Максимальный размер частиц: 0.19″ (4.7 мм)
Звуковое давление: 72.1 дБ(A)
Рабочая температура: Зависит от материала



Материалы
Материалы проточной части: Алюминий, Нерж. сталь 316SS
Материал мембраны: Неопрен, Сантопрен™, Фторкаучук , EPDM, Фторопласт, Синт. каучук , Hytrel®, Полиуретан
Материалы воздушного клапана: GFRPP, Алюминий
Материалы шара клапана: Неопрен, Синт. каучук , Фторкаучук , EPDM, Сантопрен™, Фторопласт
Материалы седла клапана: Алюминий, Нерж. сталь 316SS, Фторопласт
Материалы уплотнительного кольца Неопрен, Синт. каучук , Фторкаучук , EPDM, Фторопласт, FEP/Фторкаучук



Размеры и вес
Максимальная высота: 9-27/32” (250 мм)
Максимальная ширина: 9-11/16” (246 мм)
МАксимальная глубина: 8-1/16” (204 мм)
Вес – Алюминий: 5.3 кг
Вес – Нержавеющая сталь: 7.0 кг

Расшифровка марки на примере насоса FT05A-AA-BBAB-B1:

  • - FT - название серии насосов;
  • - 05 - присоединительные размеры патрубков насоса ( 05 - 1/2``, 10 - 1``, 15 - 1 1/2``, 20 - 2``);
  • - A - материал насоса, контактирующий с жидкостью (A - алюминий, S - Нержавейка);
  • - A - материал насоса, не контактирующий с жидкостью (алюминий);
  • - A - материал воздушного клапана (алюминий);
  • - B - материал мембраны (B - бутадиен-нитрильный каучук, 2 - тефлон);
  • - B - материал шара клапана (B - бутадиен-нитрильный каучук, T - тефлон);
  • - A - материал седла клапана (алюминий);
  • - B - материал уплотнения седла клапана (B - бутадиен-нитрильный каучук, T - тефлон);
  • - B - тип соединения (B - резьбовое, F - фланцевое);
  • - 1 - расположение присоединительных отверстий (1 - торцевое, 2 - по-центру горизонтально, 3 - по центру вертикально)


Список моделей в металлическом корпусе

Модель Воздушный клапан Мембрана Шарик Уплотнение Уплотнительное кольцо Наличие
FT05A‐AA‐NNAN‐B1 Алюминий Неопрен Неопрен Алюминий Неопрен На заказ
FT05A‐AA‐BBAB‐B1 Алюминий Каучук Каучук Алюминий Каучук На заказ
FT05A‐AA‐EEAE‐B1 Алюминий EPDM EPDM Алюминий EPDM На заказ
FT05A‐AA‐FFAF‐B1 Алюминий Фторкаучук Фторкаучук Алюминий Фторкаучук На заказ
FT05A‐AA‐RRAT‐B1 Алюминий Santoprene Santoprene Алюминий Фторопласт На заказ
FT05A‐AA‐HRAT‐B1 Алюминий Нитрил Santoprene Алюминий Фторопласт На заказ
FT05A‐AA‐URAT‐B1 Алюминий Полиуретан Santoprene Алюминий Фторопласт На заказ
FT05A‐AA‐1TAT‐B1 Алюминий Фторопласт w/ Neo Фторопласт Алюминий Фторопласт На заказ
FT05A‐AA‐1TTC‐B1 Алюминий Фторопласт w/ Neo Фторопласт Алюминий FEP Encap. Фторкаучук На заказ
FT05A‐AA‐2TAT‐B1 Алюминий Фторопласт w/ Santo Фторопласт Алюминий Фторопласт На заказ
FT05A‐AA‐2TTC‐B1 Алюминий Фторопласт w/ Santo Фторопласт Фторопласт FEP Encap. Фторкаучук На заказ
FT05S‐AA‐NNSN‐B1 Алюминий Neoprene Neoprene Нержавейка Neoprene На заказ
FT05S‐AA‐BBSB‐B1 Алюминий Buna‐N Buna‐N Нержавейка Buna‐N На заказ
FT05S‐AA‐EESE‐B1 Алюминий EPDM EPDM Нержавейка EPDM На заказ
FT05S‐AA‐FFSF‐B1 Алюминий FKM FKM Нержавейка FKM На заказ
FT05S‐AA‐RRST‐B1 Алюминий Santoprene Santoprene Нержавейка PTFE На заказ
FT05S‐AA‐HRST‐B1 Алюминий Hytrel Santoprene Нержавейка PTFE На заказ
FT05S‐AA‐URST‐B1 Алюминий Polyurethane Santoprene Нержавейка PTFE На заказ
FT05S‐AA‐1TST‐B1 Алюминий PTFE w/ Neo PTFE Нержавейка PTFE На заказ
FT05S‐AA‐1TTC‐B1 Алюминий PTFE w/ Neo PTFE PTFE FEP Encap. FKM На заказ
FT05S‐AA‐2TST‐B1 Алюминий PTFE w/ Santo PTFE Нержавейка PTFE На заказ
FT05S‐AA‐2TTC‐B1 Алюминий PTFE w/ Santo PTFE PTFE FEP Encap. FKM На заказ

Возможные материалы

Проточная часть: Алюминий, Нерж.сталь
Мембраны: Неопрен, Santoprene, Фторкаучук, Нитрил, Фторопласт,Каучук, Hytrel, Полиуретан
Воздушный клапан: Композитные материалы, Алюминий
Шаровой клапан: Неопрен, Каучук, EPDM, Фторкаучук,Santoprene, Фторопласт
Седла клапанов: Алюминий, нерж.сталь, ПВДФ, Фторопласт, Полипропилен, Неопрен,Каучук, EPDM, Фторкаучук,Santoprene, Hytrel, Полиуретан
Уплотнения: Неопрен, Каучук, EPDM, Фторкаучук, Фторопласт, Полиуретан, FEP/FKM

Гарантия

Гарантийный срок эксплуатации насоса составляет 12 месяцев со дня продажи, при условии соблюдения потребителем правил транспортировки, хранения и эксплуатации.
Гарантия не предусматривает возмещение материального ущерба или травм, связанных с эксплуатацией наших насосов.
Гарантийному ремонту не подлежат поломки, возникшие по причине неправильного подключения к электросети, отсутствия надежной защиты, дефектного монтажа, неправильно выполненной наладки и работы жидкости.
ОСОБЕННОСТИ: гарантия недействительна, если насос был разобран, самостоятельно отремонтирован или испорчен покупателями.
Внимание! Претензии по работе воздушного клапана не принимаются, если не был установлен блок подготовки воздуха!
